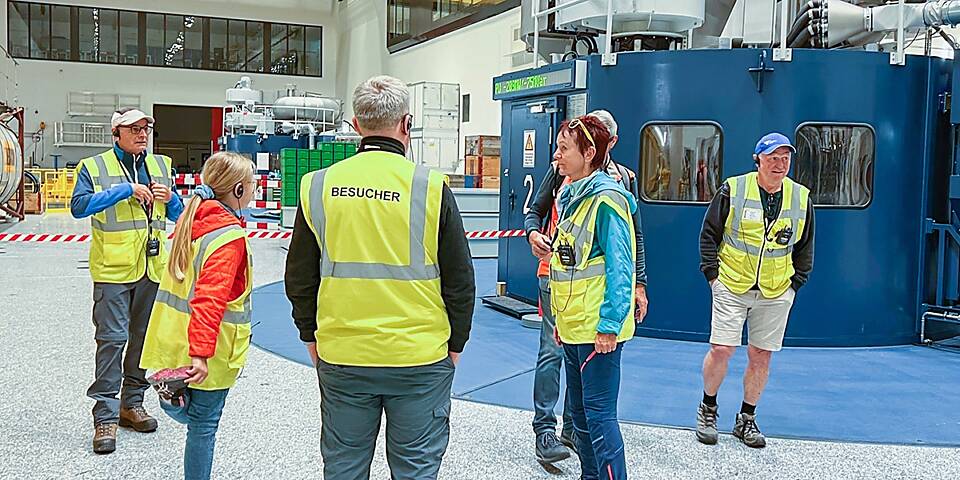

Nachdem wir nun schon verschiedene Kraftwerke zum Thema Energiegewinnung besucht hatten*, verschlug es uns dieses Mal ins Glarner Hinterland, wo wir eine Führung durch das Pumpspeicherwerk Limmern (PSWL) bekamen und uns beeindruckt dieses gigantische Projekt zeigen und erklären liessen.

Das in Linthal gelegene PSWL ist eins der Kraftwerke der Gesellschaft Kraftwerke Linth-Limmern AG (KLL), die eine Tochtergesellschaft des Energieversorgers Axpo ist. Nach einer Bauzeit von ca. sieben Jahren wurde es 2016/2017 schrittweise in Betrieb genommen. Im Berginneren auf ca. 1700 m angelegt, liess es uns schon erahnen, was für gewaltige Dimensionen einen dort erwarten. Allein der Zugang zur Kavernenzentrale erfolgt per Standseilbahn durch einen etwa 4 km langen Zugangsstollen und dauert einige Minuten.

Wie funktioniert ein Pumpspeicherwerk?

Das Prinzip ist eigentlich simpel. Treibt eine Turbine einen Generator an, erzeugt dieser Strom. Führt man dem Generator Strom zu, arbeitet er als Motor und kann eine Pumpe antreiben.
Konkret sieht das im PSWL so aus: Das Kraftwerk pumpt Wasser aus dem Limmernsee in den 630 m höher gelegenen Muttsee. Dieses Wasser kann später wieder hinuntergeleitet werden, Turbinen antreiben und damit Strom erzeugen. Im Gegensatz zu einem reinen Speicherkraftwerk kann ein Pumpspeicherwerk durch diesen Kreislauf Strom in Zeiten speichern, in denen elektrische Energie reichlich verfügbar ist, und vermehrt Strom liefern, wenn der Bedarf erhöht ist.

Seen und Staumauern

Der Muttsee liegt auf 2474 m. Seine Staumauer ist mit einer Länge von 1054 m die längste in der Schweiz und mit einer Höhenlage von 2500 m sogar die höchstgelegene in Europa. Sie besteht aus 250’000 m3 Beton, denn sie muss schliesslich einem Wasservolumen von 23 Mio. m3 Wasser standhalten.

Der auf ca. 1850 m tiefergelegene Limmernsee hat ein Stauvolumen von 92 Mio. m3 Wasser und seine Staumauer eine entsprechende Breite von 9 Metern. Sie umfasst eine Länge von 370 m und eine Höhe von 146 m.

Leistung und Generatoren

Im PSWL kommen vier Generatoren für die Stromerzeugung zum Einsatz. Nur allein die darin enthaltenen Rotoren sind jeweils 330 t schwer, weswegen sie nicht auf den Berg transportiert werden konnten, sondern vom Hersteller direkt in der Maschinenkaverne zusammengestellt wurden. Das Kraftwerk erbringt eine Leistung von 1000 MW, womit sich die Gesamtleistung der KLL von ehemals 520 MW auf 1520 MW markant erhöhte.

(Quelle: www.axpo.com)

Wie bisher alle Besichtigungen der verschiedenen Kraftwerke regte auch diese wieder zu Austausch und interessanten Gesprächen an, daher liessen wir sie bei einem anschliessenden gemeinsamen Mittagessen im Hotel Tödi entspannt ausklingen.

Und wer noch nicht genug hat vom Thema Energiegewinnung, der schliesst sich uns gern nächstes Jahr (wieder) an – dann geht es um Energiegewinnung durch Biomasse.

* Kehrichtheizkraftwerk Hagenholz, Wasserkraftwerk Bremgarten-Zufikon, Atomkraftwerk Leibstadt und Wind-/Solarpark Mont-Soleil
